Proč je komutátor pro elektrické nářadí tak důležitý pro výkon motoru a životnost nářadí?

A komutátor pro elektrické nářadíje základní součást kartáčovaných stejnosměrných motorů, která přímo určuje, jak účinně se elektrická energie přemění na mechanický pohyb. Řídí přepínání směru proudu, stabilizuje točivý moment a zajišťuje konzistentní rotaci motoru při zatížení. U průmyslového a spotřebitelského elektrického nářadí, jako jsou vrtačky, brusky, pily a rázové nástroje, hraje komutátor rozhodující roli ve stabilitě výkonu, životnosti a bezpečnosti. Tento článek poskytuje hluboké technické a praktické znalosti o komutátorech pro elektrické nářadí, včetně pracovních principů, výběru materiálu, výrobní přesnosti, výkonnostních faktorů, metod odstraňování problémů a průmyslových aplikací. Je určen pro inženýry, specialisty na nákup a výrobce, kteří hledají spolehlivá řešení motorových komponent.

Obsah

• 1. Co přesně je komutátor pro elektrické nářadí?
• 2. Jak funguje komutátor uvnitř motoru elektrického nářadí?
• 3. Jaké materiály se používají ve vysoce výkonných komutátorech?
• 4. Jak se přesně vyrábí komutátor?
• 5. Jaké faktory ovlivňují výkon a životnost komutátoru?
• 6. Jaké problémy se běžně vyskytují a jak je lze řešit?
• 7. Jak vybrat správný komutátor pro elektrické nářadí?

1. Co přesně je komutátor pro elektrické nářadí?

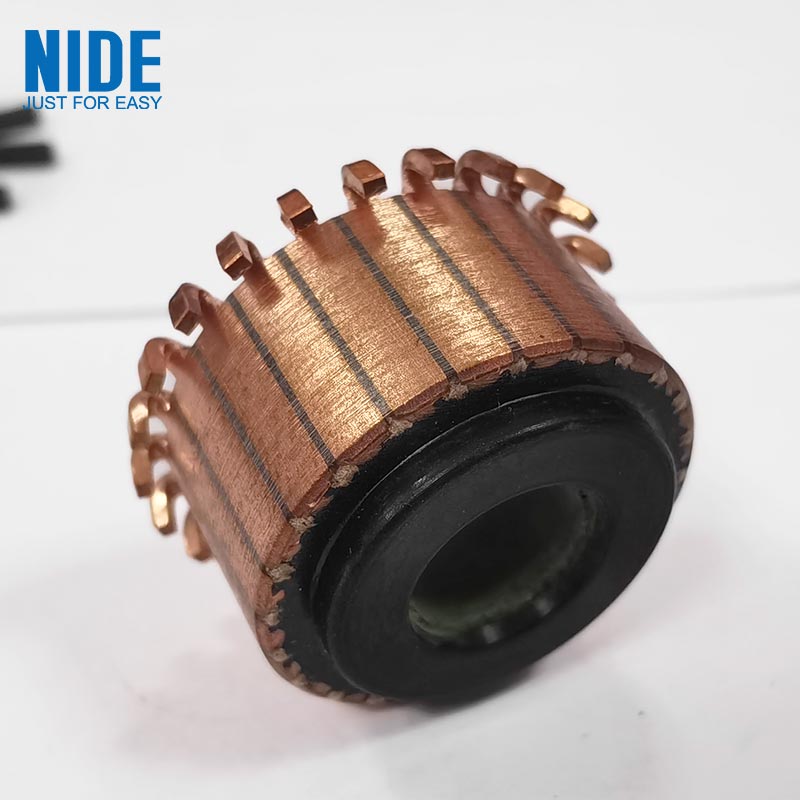

Komutátor pro elektrické nářadí je mechanický otočný elektrický spínač používaný v kartáčovaných stejnosměrných motorech k periodickému obracení směru proudu ve vinutí rotoru. Toto řízené spínání umožňuje nepřetržitý rotační pohyb, který je nezbytný pro provoz elektrického nářadí.

V praktických aplikacích je komutátor přímo zodpovědný za zajištění toho, že nástroje, jako jsou elektrické vrtačky, úhlové brusky, kotoučové pily a leštičky, udržují stabilní točivý moment. Bez něj by motor nedokázal produkovat plynulou rotaci, což by mělo za následek neefektivní nebo nefunkční nástroje.

Protože elektrické nářadí často pracuje pod vysokým zatížením, vibracemi a vysokými teplotami, musí být komutátor zkonstruován s vysokou přesností a odolností, aby byl zajištěn konzistentní výkon a dlouhá životnost.

2. Jak funguje komutátor uvnitř motoru elektrického nářadí?

Princip činnosti komutátoru je založen na synchronizovaném mechanickém otáčení a elektrickém spínání. Jak se hřídel motoru otáčí, uhlíkové kartáče udržují kluzný kontakt se segmentovanými měděnými tyčemi na povrchu komutátoru. Tento kontakt obrací směr proudu ve vinutí kotvy v přesných intervalech.

Tento proces zajišťuje, že magnetické síly uvnitř motoru nepřetržitě generují točivý moment ve stejném směru otáčení. Bez tohoto spínacího mechanismu by se motor místo plynulého otáčení zastavil nebo kmital.

• Funkce spínání proudu:Obrátí proud ve vinutí, aby se udržela plynulá rotace
• Kontaktní systém kartáčů:Přenáší elektrickou energii mezi stacionárními a rotujícími částmi
• Potlačení oblouku:Snižuje elektrické jiskření při spínání
• Stabilizace točivého momentu:Zajišťuje hladký výstup při různém zatížení

U vysokorychlostního elektrického nářadí k tomuto přepínání dochází tisíckrát za minutu, což znamená, že komutátor musí být extrémně odolný vůči opotřebení a teplu.

3. Jaké materiály se používají ve vysoce výkonných komutátorech?

Výběr materiálu je jedním z nejdůležitějších faktorů určujících výkon komutátoru. Vysoce kvalitní komutátory se spoléhají na kombinaci vodivých kovů, izolačních materiálů a konstrukčních výztuh.

Kombinace mědi a slídy je obzvláště důležitá, protože vyvažuje vodivost a izolaci. Špatný výběr materiálu může vést k přehřátí, jiskření a předčasnému selhání elektrického nářadí.

4. Jak se přesně vyrábí komutátor?

Výrobní proces akomutátor pro elektrické nářadívyžaduje vysoce přesné inženýrství pro zajištění elektrické stability a mechanické rovnováhy. Dokonce i mikroskopické odchylky mohou ovlivnit výkon.

1. Příprava materiálu:Jsou vybírány a kontrolovány vysoce čisté měděné a průmyslové slídové plechy.
2. Formování segmentů:Měď je lisována a tvarována do přesných segmentů komutátoru.
3. Montáž izolace:Mezi každý měděný segment jsou vloženy slídové listy.
4. Vysokotlaké lisování:Komponenty jsou stlačeny, aby bylo zajištěno pevné strukturální spojení.
5. CNC přesné soustružení:Zajišťuje dokonalou kruhovou geometrii a rovnováhu.
6. Povrchová úprava:Leštění snižuje tření a zlepšuje kontakt s kartáčem.
7. Testování a kontrola:Provádějí se elektrické, tepelné a mechanické testy výkonu.

Pokročilí výrobci také provádějí dynamické testy vyvážení a vysokorychlostní simulace rotace, aby byla zajištěna spolehlivost v reálných aplikacích nástrojů.

5. Jaké faktory ovlivňují výkon a životnost komutátoru?

Výkon a životnost komutátoru jsou ovlivněny mnoha provozními a konstrukčními faktory. Pochopení těchto faktorů je nezbytné pro optimalizaci účinnosti motoru.

• Tepelná odolnost:Vysoké teploty mohou deformovat materiály a zkrátit životnost
• Elektrická vodivost:Určuje energetickou účinnost a výrobu tepla
• Mechanická váha:Ovlivňuje vibrace, hluk a míru opotřebení
• Kvalita kontaktu štětce:Přímo ovlivňuje jiskření a stabilitu
• Provozní zatížení:Trvalé přetěžování urychluje opotřebení

Správná optimalizace konstrukce a postupy údržby mohou výrazně prodloužit životnost komutátoru a zlepšit celkovou účinnost elektrického nářadí.

6. Jaké problémy se běžně vyskytují a jak je lze řešit?

Navzdory pokročilé výrobě mohou komutátory stále docházet k provozním problémům v důsledku opotřebení, znečištění nebo nesprávného použití.

• Jiskření:Způsobeno špatným kontaktem s kartáčem, prachem nebo drsností povrchu
• Nerovnoměrné opotřebení:Výsledkem nevyváženosti nebo nerovnoměrného tlaku kartáče
• Přehřívání:Způsobeno přetížením nebo nedostatečným chlazením
• Rozbití izolace:Kvůli stárnutí, vlhkosti nebo znečištění
• Hluk vibrací:Způsobeno mechanickou nerovnováhou v rotorovém systému

Řešení zahrnují povrchovou úpravu, výměnu kartáčů, úpravu zátěže, čištění a v závažných případech i úplnou výměnu komutátoru.

7. Jak vybrat správný komutátor pro elektrické nářadí?

Výběr správného komutátoru vyžaduje pečlivé zhodnocení technických specifikací, aplikačního prostředí a standardů kvality.

• Zkontrolujte čistotu mědi pro účinnost vodivosti
• Ověřte kvalitu slídové izolace pro tepelnou odolnost
• Zajistěte kompatibilitu s požadavky na otáčky a krouticí moment motoru
• Vyhodnoťte přesnost výroby a kvalitu vyvážení
• Potvrďte spolehlivost dodavatele a certifikační standardy

Průmysloví uživatelé by měli upřednostňovat dodavatele se silnými inženýrskými schopnostmi a konzistentními systémy kontroly kvality.

FAQ (často kladené otázky)

Závěr

Thekomutátor pro elektrické nářadíje kritickou součástí, která určuje účinnost, stabilitu a životnost motoru. Vysoce kvalitní design, precizní výroba a správná údržba jsou nezbytné pro zajištění dlouhodobého výkonu v náročných aplikacích.
